大家好，歡迎來到液壓賊船！

限位開關可用于計算經過的物體數量，也可以用于確定液壓缸的位置。 因此，咱們做液壓系統的，也避免不了選用它，今天我們就來簡單聊聊與之相關的內容。

一、什么是限位開關？

限位開關是一種機電裝置，由物體施加在其上的力來完成動作。限位開關用于檢測物體的到位與否。

這些開關最初被用于限制某個物體的行程，因此，最終被命名為限位開關。

限位開關的輸出信號根據實際功能來分的話，通?？梢苑譃楣δ苄孕盘?，或者說保護性信號。

二、限位開關的種類

常用的限位開關按實現方式來分的話，可以分成以下幾種：

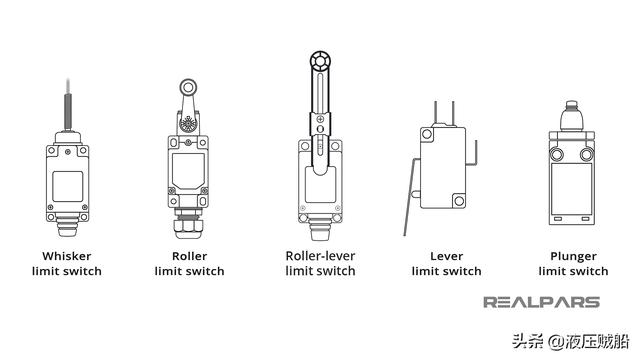

• 形變式
• 滾筒式
• 杠桿式
• 活塞式

三、限位開關應用

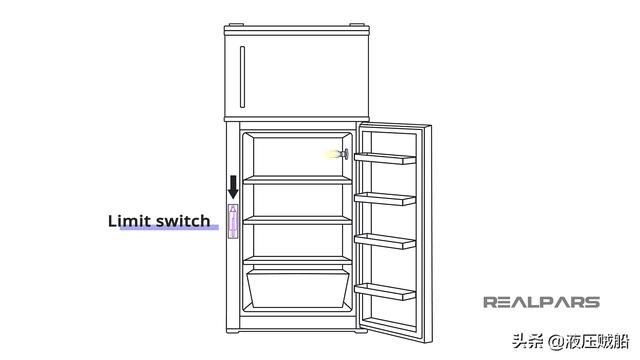

比如拿我們的冰箱來舉例，冰箱里照明燈的開關控制，實際上就是用限位開關來控制的。

當我們打開冰箱門時，限位開關彈出，此時照明燈打開；

當我們關閉冰箱門時，限位開關被門壓住，燈就關閉了。

此時我們也可以手動按壓限位開關，冰箱里的燈同樣也會顯示對應的開關狀態。

另外再舉個例子，相信大家都見過一些街邊店鋪，晚上關門時采用的是自動卷簾門，此類自動卷簾門一般都會配上限位開關。

這種卷簾門的打開或者是關閉，是靠電機的正反轉來實現的，當卷簾門被完全打開或者被完全關閉時，我們必須停止電機的動作，防止出現意外。

四、限位開關如何工作？

下面我們來看看限位開關是如何參與工作的。

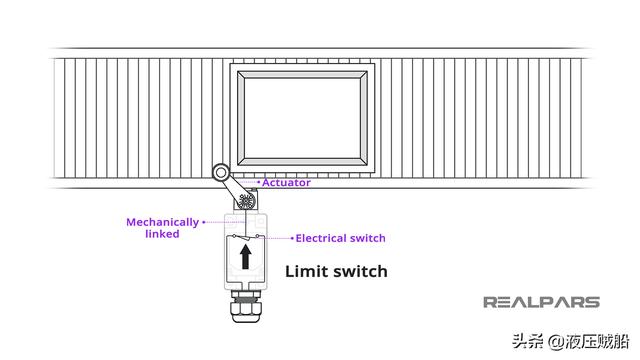

當物體接觸到限位開關的擋塊時，開關會做出相應的動作，從而引起開關電氣連接的接通或斷開。

五、限位開關的配置

限位開關有多種開關配置：常開、常閉、常開/常閉一體。

六、限位開關的符號

根據電氣原理圖的來源，您可能會看到以不同形式繪制的限位開關。

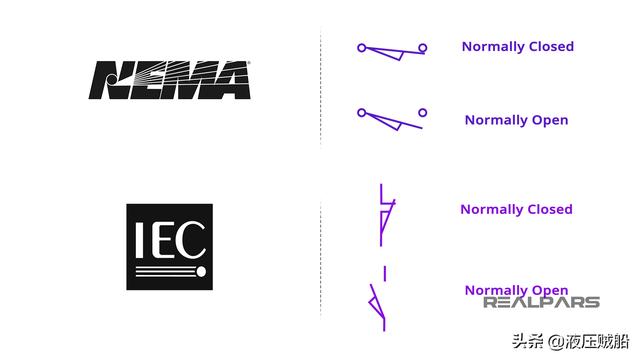

國際電工委員會 ( IEC ) 和美國國家電氣制造商協會 ( NEMA ) 的符號略有不同。

七、微動開關

我們再看一種微動開關的內部結構。

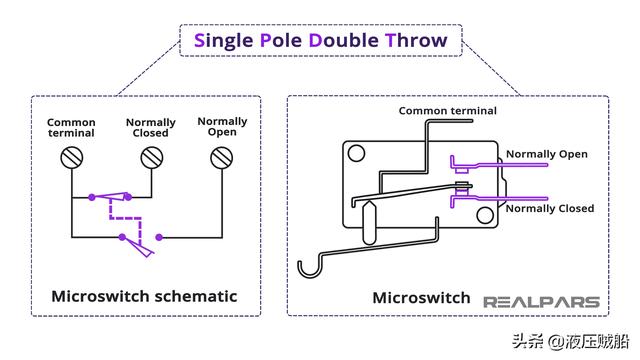

通常，一個微動開關由 2 個限位開關組成且共享一個公共端子。一個限位開關常開，那么另一個則常閉。

從技術上講，開關配置是單極雙擲，或通常稱為單刀雙擲。

虛線表示兩個開關都機械連接并且會同時動作。

八、微動開關簡單電路

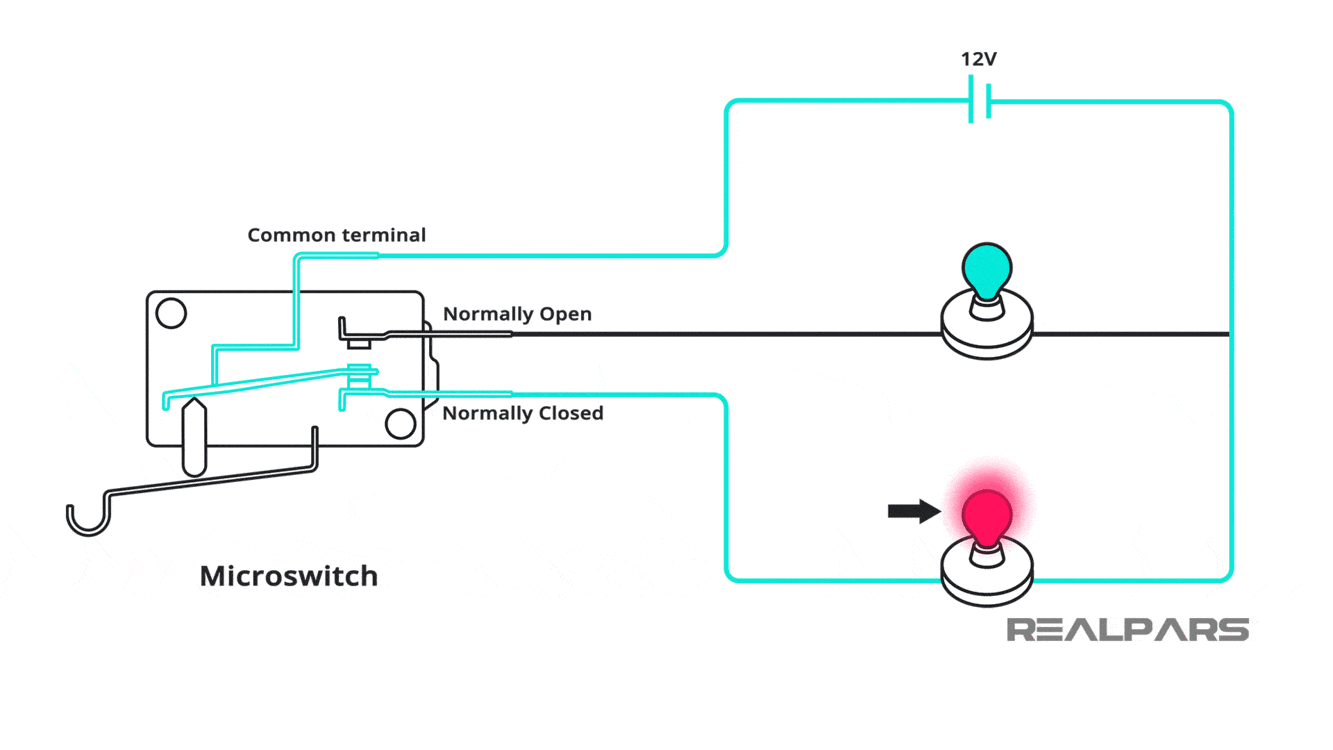

我們將微動開關連接到燈電路，在非活動狀態下，紅色燈亮，因?yàn)樵O(shè)備沒有被按下扳機的物體操作。

按下觸發器時，設備將激活，綠燈將亮起。

九、限位的應用

現在我們了解了限位開關的功能，那么這樣的開關還可以應用到哪些場合呢？

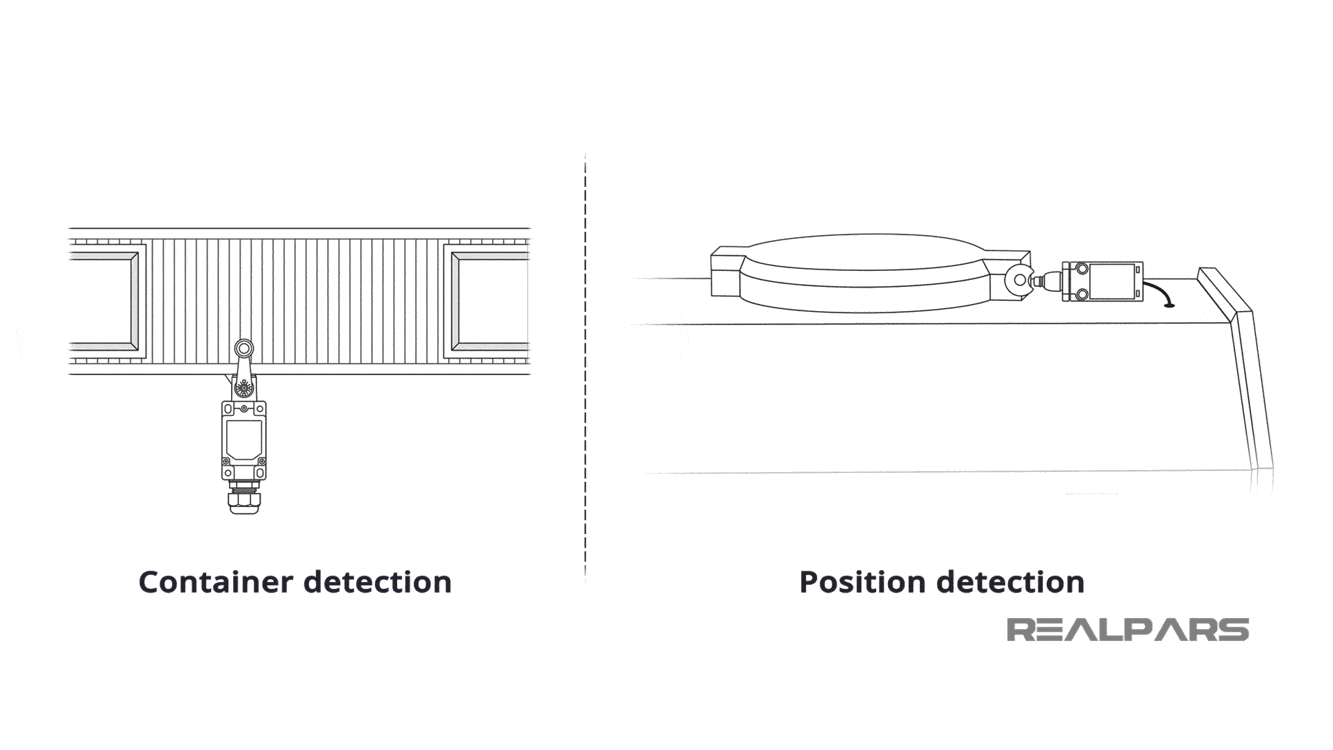

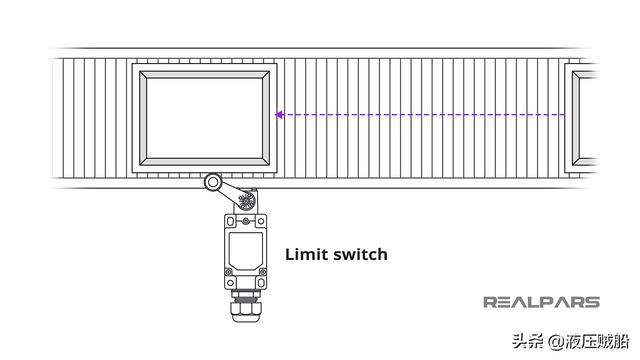

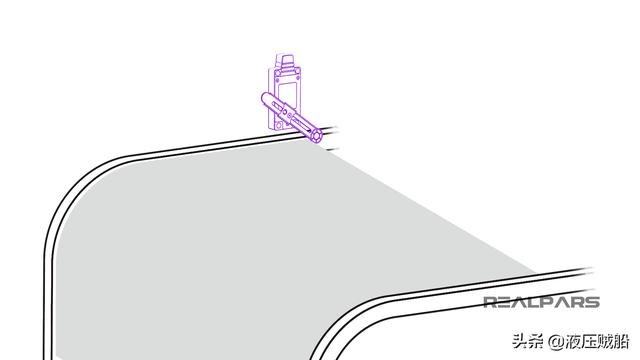

例如，您可能會在裝配線上看到由容器操作的限位開關，或由旋轉機器作的限位開關。

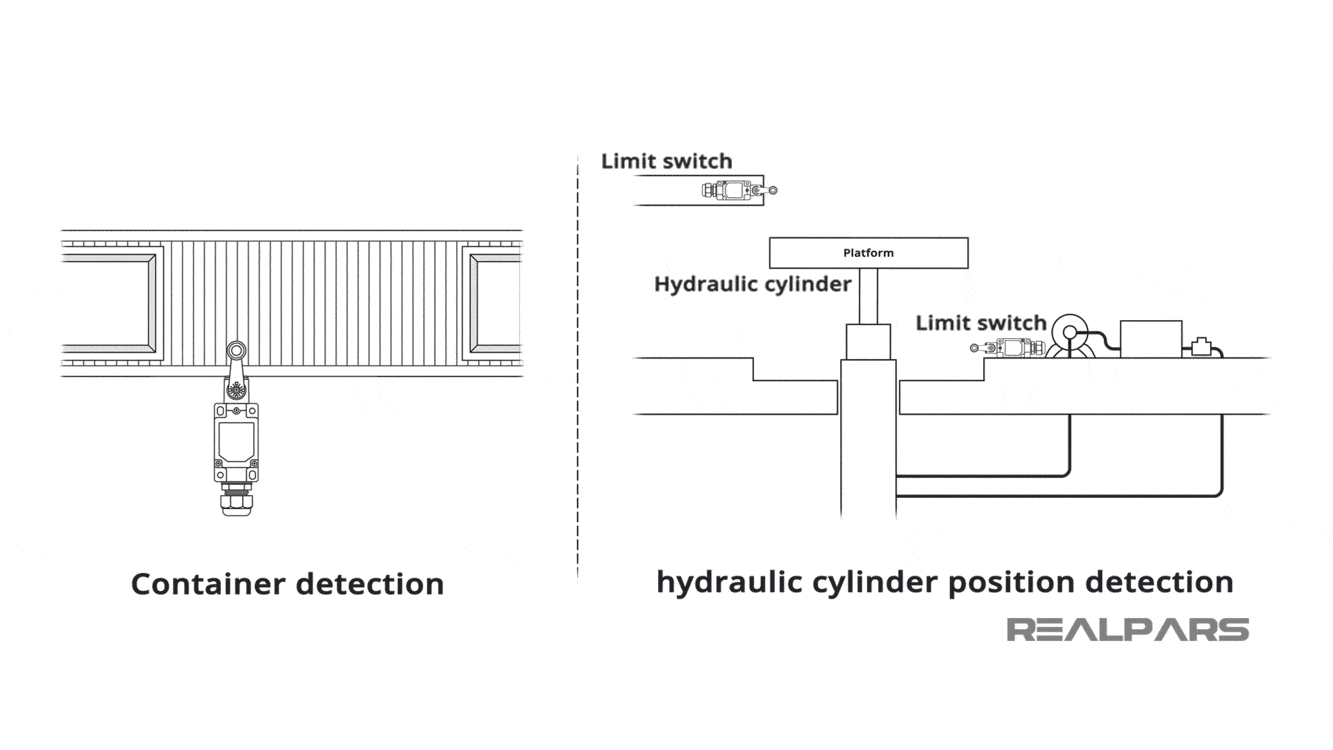

限位開關可用于計算經過的物體數量，也可以用于確定液壓缸的位置。

十、接近傳感器與限位開關

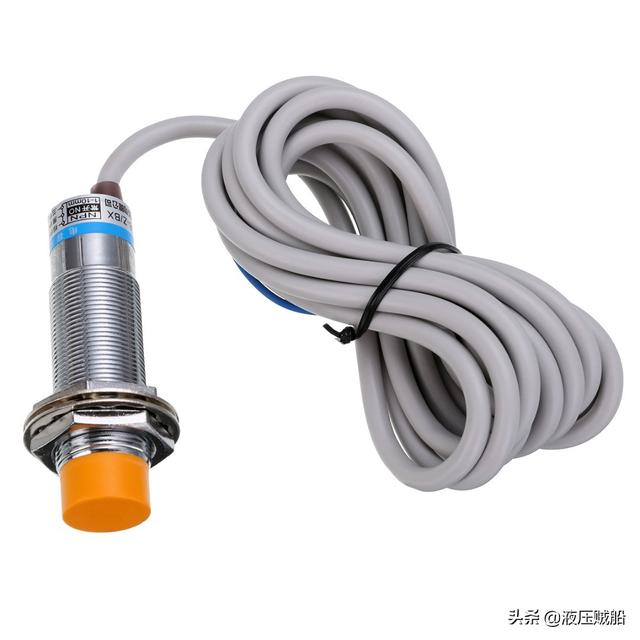

實際上，限位開關正慢慢退出歷史舞臺，它們正在被接近傳感器取代。

與限位開關不同，接近傳感器沒有機械運動部件。

接近傳感器通過電子開關執行開關動作 。

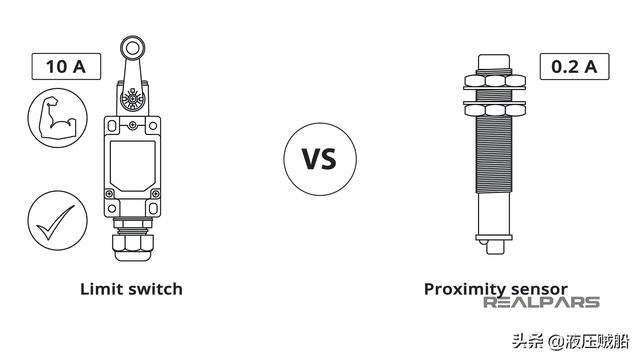

當然，限位開關也不會立馬消失，因?yàn)樗鼈冊趷毫迎h(huán)境中的耐用性和可靠操作比接近開關的同類產品更勝一籌。

另外，限位開關能夠處理比接近傳感器高得多的電流值。

在實際使用過程中，限位開關應用到保護的功能也有很多。

比如：傳送帶上的行程位置、行走電機的位置、氣缸的位置等等。

即便用伺服電機，可以計算距離，還是會多加一道限位開關來做保險。

您平常會將限位開關用在什么場合呢？可以留言探討。
